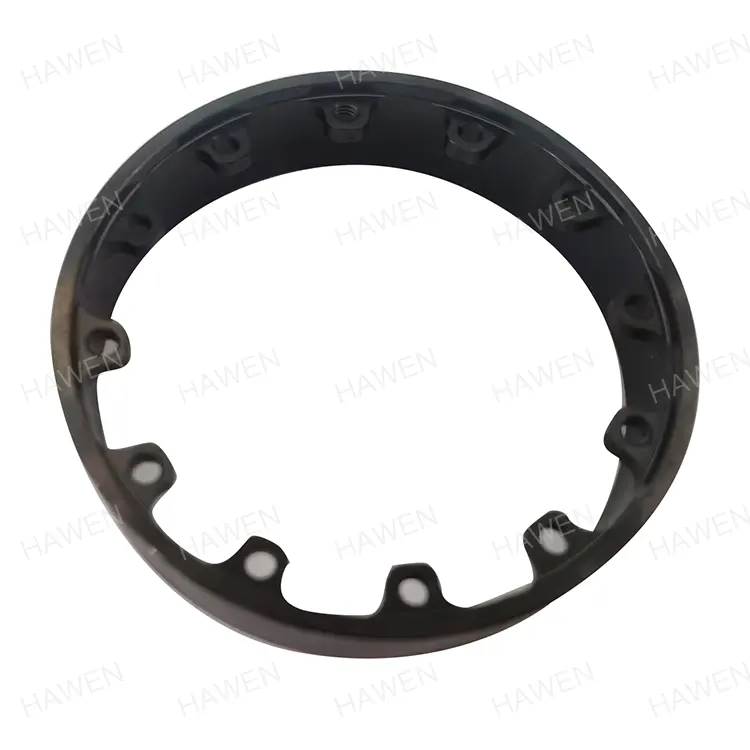

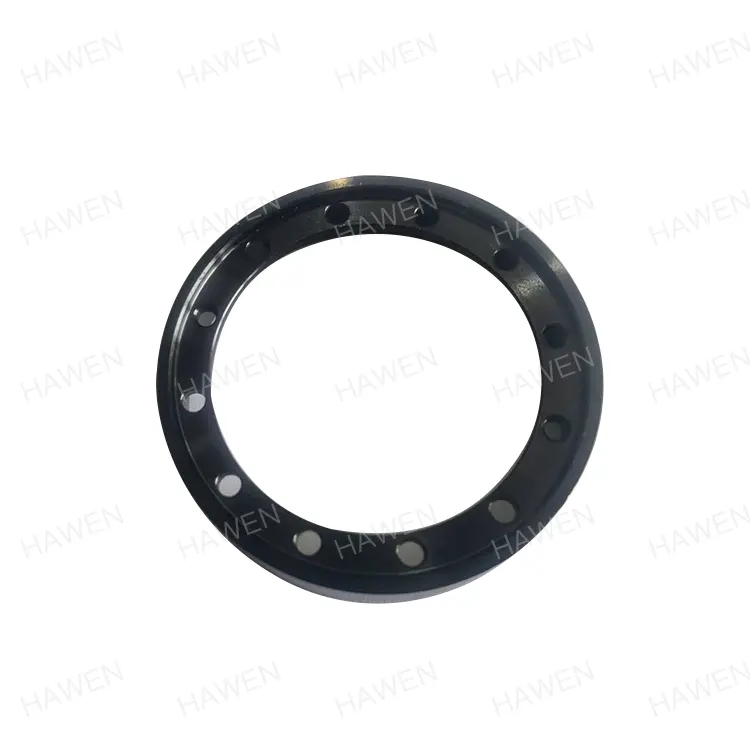

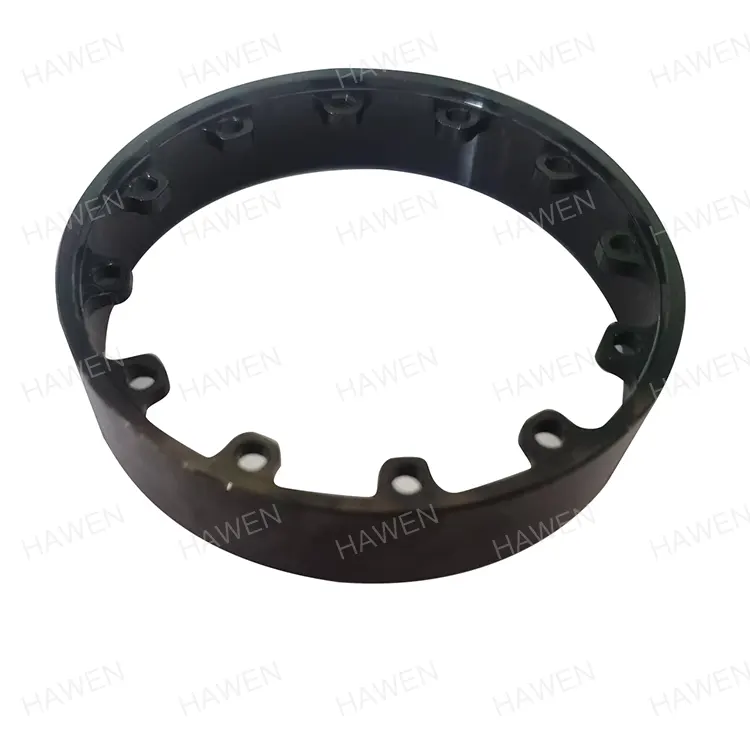

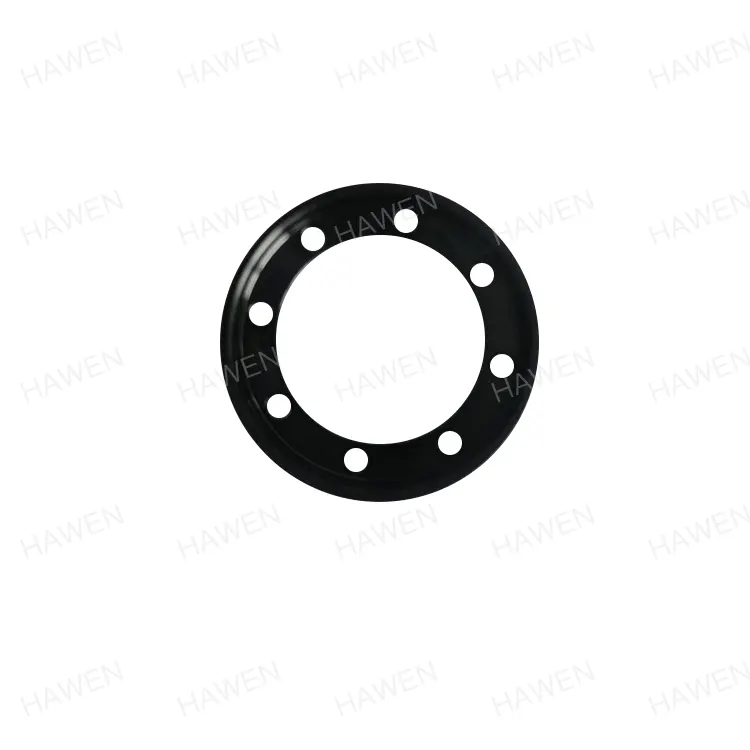

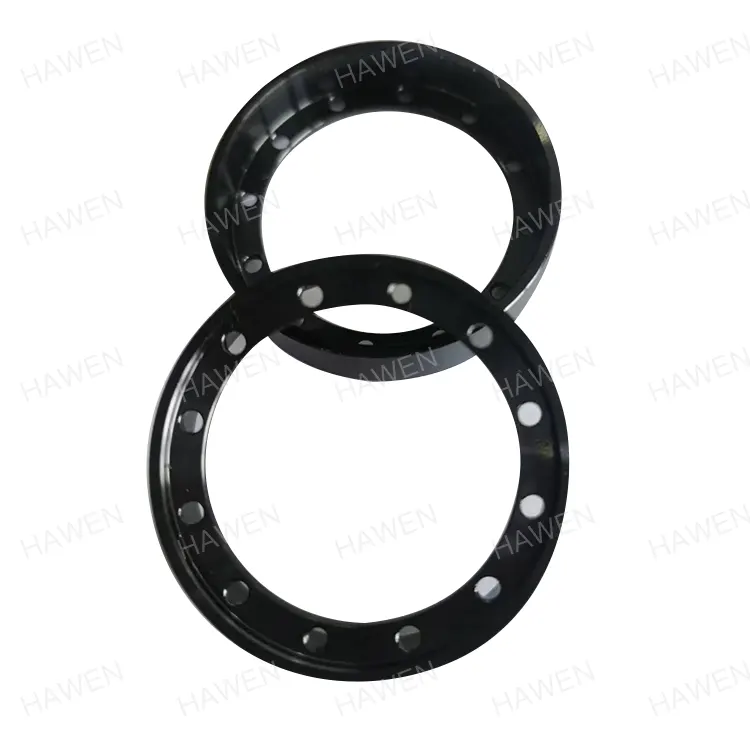

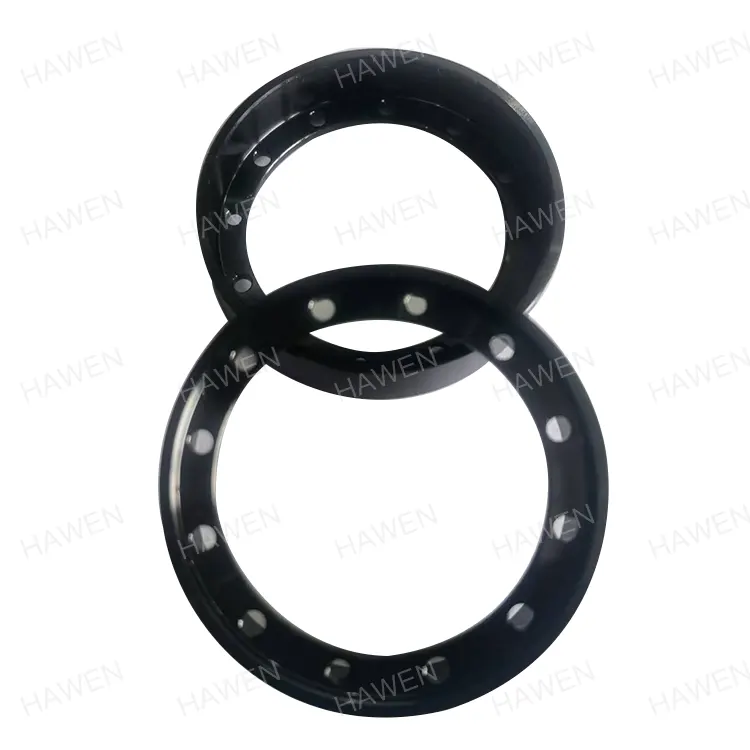

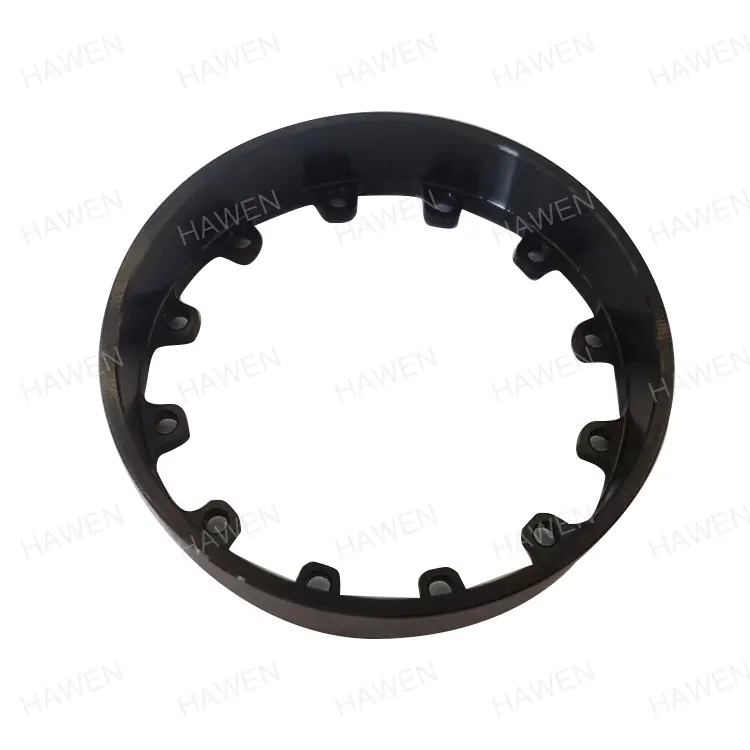

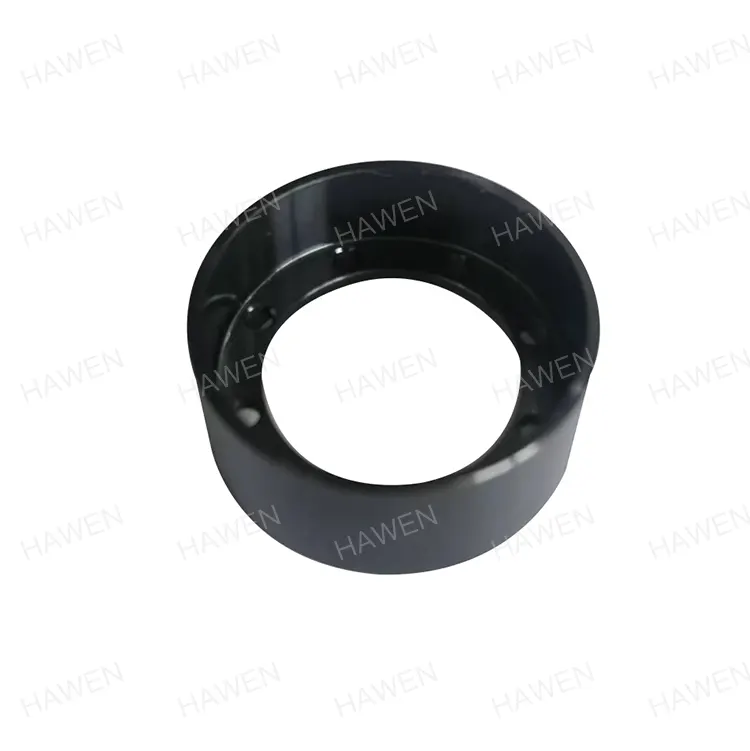

रोबोट मोटर योक

रोबोट मोटर योक हा रोबोट सर्वो, टॉर्क आणि जॉइंट मोटर्ससाठी मुख्य मूलभूत घटक आहे. जरी तो यांत्रिक संरचनात्मक भाग असल्याचे दिसत असले तरी, ते प्रत्यक्षात तीन मुख्य कार्ये करते: चुंबकीय सर्किट वहन, संरचनात्मक समर्थन आणि उष्णता नष्ट करणे आणि इलेक्ट्रोमॅग्नेटिक शील्डिंग. हे मोटर्सची टॉर्क घनता, ऑपरेटिंग कार्यक्षमता, स्थिरता आणि सेवा जीवन थेट निर्धारित करते, ज्यामुळे प्रगत रोबोट्समधील उच्च-परिशुद्धता ड्राइव्ह सिस्टमसाठी ते एक अपरिहार्य मुख्य भाग बनते.

हेवन (ट्रिलियन) 20 वर्षांहून अधिक काळ मशिनरी उत्पादन उद्योगात सखोलपणे गुंतलेले आहे. 2023 पासून, याने रोबोट मोटर योकच्या R&D आणि मोठ्या प्रमाणात उत्पादनावर लक्ष केंद्रित केले आहे. परिपक्व प्रक्रिया, कठोर गुणवत्ता नियंत्रण आणि जलद कस्टमायझेशन क्षमतांसह, ते चीनमधील रोबोट मोटर्ससाठी मुख्य ॲक्सेसरीजचे उच्च-गुणवत्तेचे पुरवठादार बनले आहे, ज्यामध्ये 10% देशांतर्गत बाजारपेठ आहे आणि अनेक अग्रगण्य घरगुती उपकरणे आणि रोबोट उद्योगांसाठी दीर्घकालीन समर्थन उत्पादने प्रदान करते.

मुख्य उत्पादन पॅरामीटर्स

प्रमोट केलेले रोबोट मोटर योक प्रमाणित अचूक मशीनिंगचा अवलंब करते आणि ग्राहकांच्या रेखाचित्रांवर आधारित सानुकूल उत्पादनास देखील समर्थन देते, विविध रोबोट मोटर मॉडेल्सची स्थापना आणि कार्यप्रदर्शन आवश्यकतांशी जुळवून घेते. मूलभूत कोर पॅरामीटर्स खाली सूचीबद्ध आहेत, सर्व वास्तविक उत्पादन आणि ग्राहक अनुप्रयोगांद्वारे सत्यापित केले आहेत:

मुख्य कार्ये आणि अनुप्रयोग मूल्य

चुंबकीय सर्किट फ्रेमवर्क आणि रोबोट मोटर्सचे संरचनात्मक वाहक म्हणून, रोबोट मोटर योक हे साधे धातूचे फिटिंग नाही. त्याची कार्यक्षमता थेट मोटरच्या एकूण ऑपरेशनशी संबंधित आहे, कार्यक्षम आणि स्थिर मोटर ऑपरेशन सुनिश्चित करण्यासाठी चुंबकीय, यांत्रिक आणि थर्मल परिमाणे कव्हर करते.

चार मुख्य कार्ये

बंद चुंबकीय सर्किट

कायम चुंबक आणि आर्मेचर चुंबकीय क्षेत्रांसाठी कमी-अनिच्छा मार्ग तयार करते, चुंबकीय प्रवाह वितरणास तंतोतंत प्रतिबंधित करते, चुंबकीय प्रवाह गळती मोठ्या प्रमाणात कमी करते, चुंबकीय क्षेत्राचा वापर सुधारते आणि चुंबकीय संपृक्ततेमुळे होणारे आउटपुट घट आणि असामान्य गरम टाळते

स्ट्रक्चरल सपोर्ट

स्थिर चुंबकाचे खांब दृढपणे निश्चित करते आणि हाय-स्पीड स्टार्ट-स्टॉप आणि वारंवार कम्युटेशनमधून पर्यायी भार सहन करते, ऑपरेशन दरम्यान संरचनात्मक कडकपणा आणि भौमितिक अचूकता सुनिश्चित करते आणि उच्च वेगाने घटक विकृत होण्यापासून प्रतिबंधित करते.

उष्णता नष्ट करणे आणि इलेक्ट्रोमॅग्नेटिक शील्डिंग

लोह आणि तांब्याचे नुकसान त्वरीत दूर करण्यासाठी, तापमान वाढ नियंत्रित करण्यासाठी मुख्य उष्णता वाहक मार्ग म्हणून कार्य करते. एन्कोडर, सेन्सर्स आणि इतर अचूक घटकांमध्ये व्यत्यय टाळण्यासाठी हे भटक्या चुंबकीय क्षेत्रांना प्रभावीपणे दाबते, एकूण EMC कार्यप्रदर्शन सुधारते.

परफॉर्मन्स अँकरिंग

सामग्रीची निवड, प्रक्रिया तंत्रज्ञान, विभागाची जाडी आणि इतर पॅरामीटर्स थेट टॉर्क घनता, टॉर्क रिपल आणि ऑपरेटिंग कार्यक्षमता निर्धारित करतात, उच्च-सुस्पष्टता आणि उच्च-प्रतिसाद रोबोट ॲक्ट्युएशनसाठी एक महत्त्वपूर्ण पूर्व शर्त म्हणून काम करतात.

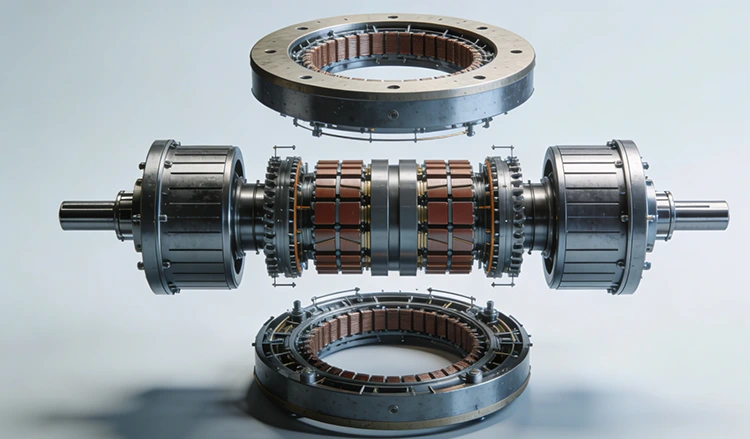

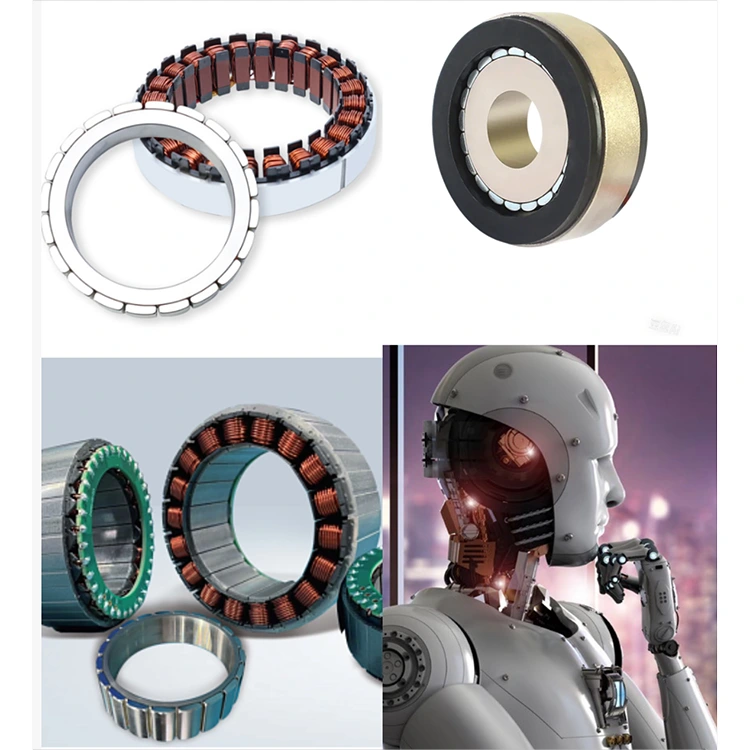

लागू मोटर प्रकार आणि डाउनस्ट्रीम उपकरणे

हा रोबोट मोटर योक विविध मुख्य प्रवाहातील रोबोट-समर्पित मोटर्सशी सुसंगत आहे, ज्यामध्ये औद्योगिक रोबोट्स, सहयोगी रोबोट्स आणि ह्युमनॉइड रोबोट्सचे मुख्य मॉड्यूल समाविष्ट आहेत:

सर्व्हो मोटर्स: स्टेटर योक आणि रोटर बॅक योक म्हणून वापरले जाते, लवचिक मल्टी-जॉइंट मोशनसाठी कॉम्पॅक्ट आकार आणि उच्च टॉर्क आउटपुट संतुलित करते.

फ्रेमलेस टॉर्क मोटर्स: रिंग स्ट्रक्चर थेट रोबोट जॉइंट्समध्ये समाकलित होते, बाह्य घरे काढून टाकते आणि टॉर्कची घनता आणि स्थापना लवचिकता सुधारते.

एक्सियल फ्लक्स / डिस्क मोटर्स: अक्षीय चुंबकीय सर्किट्ससाठी ड्युअल बॅक-योक स्ट्रक्चर्सशी जुळवून घेते, ह्युमनॉइड रोबोट्समध्ये लेग आणि कंबर ड्राइव्ह मॉड्यूल्ससाठी एक सपाट डिझाइन वैशिष्ट्यीकृत करते.

 कोरलेस मोटर्स: अचूक रोबोट एंड-इफेक्टर्समध्ये कमी-रिपल, उच्च-प्रतिसाद ऑपरेशनसाठी कॉगिंग टॉर्क काढून टाकून, मोटर हाउसिंग म्हणून दुप्पट करू शकतात.

मुख्य गुणवत्ता निर्देशक आणि उद्योग बेंचमार्किंग

आम्ही रोबोट मोटर योकची संपूर्ण उत्पादन प्रक्रिया कठोर मानकांनुसार नियंत्रित करतो, कोर अचूकता निर्देशक सामान्य इंडस्ट्री बेंचमार्कपेक्षा जास्त आहेत, आयामी स्थिरता, असेंबली फिट आणि सेवा जीवन यामधील उच्च-अंत मोटर उत्पादकांच्या खरेदी आवश्यकता पूर्णपणे पूर्ण करतात.

कार्यप्रदर्शन प्रभाव: उच्च-गुणवत्तेचा रोबोट मोटर योक थेट मोटर पॉवर घनता 15%–30% वाढवू शकतो, 99% पेक्षा जास्त चुंबकीय क्षेत्र हस्तक्षेप दाबू शकतो, चुंबकीय सर्किट नुकसान कमी करू शकतो, उच्च इलेक्ट्रोमॅग्नेटिक ताण सहन करू शकतो आणि दीर्घकालीन स्थिर रोबोट ऑपरेशन सुनिश्चित करू शकतो.

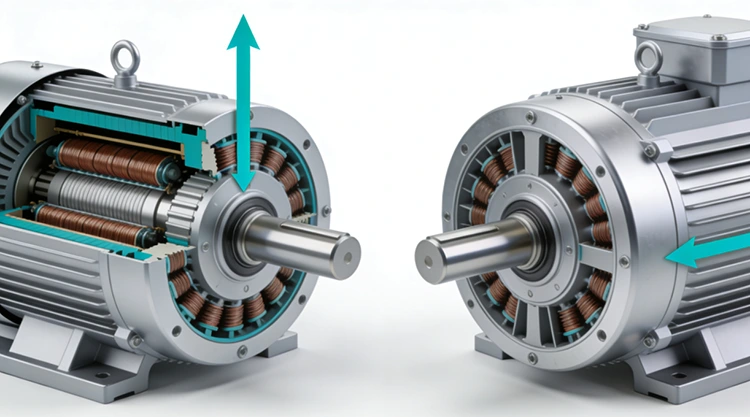

अक्षीय प्रवाह (डावीकडे) वि. रेडियल फ्लक्स (उजवीकडे) क्रॉस-सेक्शन

साहित्य निवड आणि प्रक्रिया नियंत्रण

विशेष साहित्य: 45# उच्च-गुणवत्तेचे कार्बन स्ट्रक्चरल स्टील

रोबोट मोटर योक राष्ट्रीय मानक 45# मध्यम कार्बन स्टीलचा वापर करते ज्यात रोबोट मोटर कामाच्या परिस्थितीशी जुळवून घेतलेल्या काटेकोरपणे स्क्रीन केलेले गुणधर्म आहेत:

● कार्बन सामग्री: 0.42%–0.50%; घनता: 7.85 g/cm³; मँगनीज: 0.50%-0.80%; सिलिकॉन: ०.१७%–०.३७%; कमी फॉस्फरस आणि सल्फर अशुद्धता.

● उत्कृष्ट सर्वसमावेशक यांत्रिक गुणधर्म: तन्य शक्ती ≥ 600 MPa, उत्पन्न सामर्थ्य ≥ 355 MPa, विस्तार ≥ 16%; शमन आणि टेम्परिंग नंतर कठोरता HRC32–36.

● दीर्घकालीन उच्च-फ्रिक्वेंसी मोटर ऑपरेशनसाठी समर्पित उष्णता उपचार, समतोल सामर्थ्य आणि थकवा प्रतिरोधकतेसह ऑप्टिमाइझ केलेले.

अचूक मशीनिंग आणि प्रक्रिया नियंत्रण

पूर्ण बंद-लूप नियंत्रण प्रणाली उच्च परिशुद्धता आणि बॅच सुसंगतता सुनिश्चित करते:

● अंतर्गत भोक सहिष्णुता ±0.005 मिमी पर्यंत नियंत्रित; CMM, राउंडनेस टेस्टर, कॉन्टूर मॉनिटर आणि SPC सांख्यिकीय प्रक्रिया नियंत्रणासह सुसज्ज.

● तापमानातील चढउतार आणि कंपन कमी करण्यासाठी कठोरपणे नियंत्रित प्रक्रिया वातावरण; उच्च-परिशुद्धता सीएनसी मशीन आणि विशेष साधने मितीय अनुपालन सुनिश्चित करतात.

● पूर्ण इनकमिंग मटेरिअल तपासणी, रिअल-टाइम हीट ट्रीटमेंट मॉनिटरिंग, आणि 100% तयार उत्पादनाची तपासणी करणे जेणेकरुन गैर-अनुरूप उत्पादने बाजारात येऊ नयेत.

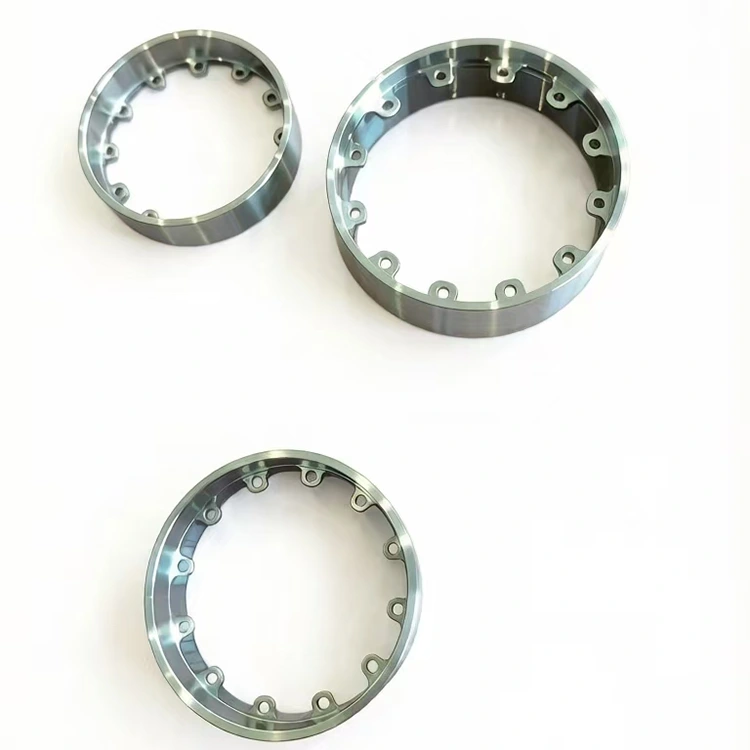

पृष्ठभाग उपचार: पूर्णपणे स्वयंचलित ब्लॅक ऑक्साईड फिनिशिंग

नुकसान आणि दूषितता टाळण्यासाठी स्व-विकसित ब्लॅक ऑक्साईड फॉर्म्युला आणि मॅन्युअल संपर्काशिवाय पूर्णपणे स्वयंचलित उत्पादन लाइन वापरते:

● एकात्मिक स्वयंचलित ब्लॅक ऑक्साईड आणि कोरडे प्रक्रिया उद्योग मानकांना गंज आणि गंज प्रतिकार सुधारते.

● विशेष अनुप्रयोगांसाठी इलेक्ट्रोप्लेटिंग, गॅल्वनाइजिंग आणि निकेल प्लेटिंगसह सानुकूलित पृष्ठभाग उपचारांना समर्थन देते.

मुख्य एंटरप्राइझ फायदे

20 वर्षांहून अधिक मशिनरी उत्पादन अनुभवासह, हेवनने R&D, उत्पादन आणि गुणवत्ता नियंत्रणापासून ते विक्रीनंतरच्या सेवेपर्यंत संपूर्ण प्रणाली तयार केली आहे, ज्यामुळे रोबोट मोटर योक उत्पादनात भिन्न स्पर्धात्मकता निर्माण केली आहे आणि खरेदी, कस्टमायझेशन आणि मोठ्या प्रमाणात उत्पादनामध्ये ग्राहकांच्या वेदनांचे मुद्दे प्रभावीपणे सोडवले आहेत.

पुरेशी क्षमता आणि स्थिर वितरण

● 120 उच्च-परिशुद्धता CNC मशीन, 1 पूर्णपणे स्वयंचलित क्लिनिंग लाइन, 25 व्यावसायिक तंत्रज्ञ.

● मासिक क्षमता: 30,000 युनिट्स; वर्तमान मासिक विक्री: 10,000–20,000 युनिट्स, बल्क आणि तातडीच्या ऑर्डरसाठी 40%–50% क्षमता सोडून.

● झेजियांगमधील विश्वासार्ह पुरवठा शृंखला मोठ्या प्रमाणात, बहु-विविध निरंतर उत्पादनासाठी कमी कच्च्या मालाची आघाडी आणि स्थिर वितरण सुनिश्चित करते.

पूर्णपणे स्वयंचलित गुणवत्ता नियंत्रण आणि जवळपास शून्य दोष

● येणाऱ्या सामग्रीपासून तयार मालापर्यंत पूर्ण-आयामी चाचणीसाठी 25 स्वयंचलित तपासणी उपकरणे.

● 100% ऑनलाइन गुणवत्ता नियंत्रण; उत्पादन उत्तीर्ण दर 99.99%, कारखाना उत्तीर्ण दर 100%.

● ISO9001 आणि IATF16949 ला प्रमाणित; उत्कृष्ट सुसंगतता आणि विश्वासार्हतेसह पूर्ण उत्पादन शोधण्यायोग्यता.

व्यावसायिक तांत्रिक समर्थन आणि मजबूत सानुकूलन

● योक प्रक्रिया ऑप्टिमायझेशन आणि डिझाइनमध्ये विशेष तांत्रिक कार्यसंघ.

● सानुकूलनाला जलद प्रतिसाद: रेखाचित्र-आधारित उत्पादन, निर्दिष्ट साहित्य आणि पृष्ठभाग उपचार.

● डिझाईन सल्लामसलत, प्रक्रिया ऑप्टिमायझेशन, आणि लहान-बॅच चाचणी उत्पादन ते मोठ्या प्रमाणात उत्पादन, विकास चक्र कमी करणे आणि खर्च कमी करणे यासाठी एक-स्टॉप समर्थन.

पर्यावरणीय अनुपालन आणि खर्च नियंत्रण

● EU ROHS चे पूर्ण अनुपालन आणि संपूर्ण प्रमाणन अहवालांसह पोहोच.

● स्वयंचलित उत्पादन मॅन्युअल हस्तक्षेप कमी करते आणि सामग्रीचा वापर सुधारते, कमी ऊर्जा वापर आणि कमी कचरा उत्सर्जन साध्य करताना खर्च नियंत्रित करते, पर्यावरणीय कामगिरी आणि खर्च-प्रभावीता संतुलित करते.

सहकारी ग्राहक आणि भागीदारी मॉडेल

आमच्या रोबोट मोटर योकने दीर्घ काळापासून Samsung, Haier आणि Nidec सारख्या आघाडीच्या देशांतर्गत आणि आंतरराष्ट्रीय उपक्रमांना एक दशकाहून अधिक काळ स्थिर धोरणात्मक सहकार्यासह पुरवठा केला आहे. उत्पादनाची गुणवत्ता आणि सेवा उच्च पुनर्खरेदी दरांसह उच्च मान्यताप्राप्त आहेत.

आम्ही एकाधिक सहकार्य मॉडेलला समर्थन देतो:

● प्रमाणित उत्पादनांची मोठ्या प्रमाणात खरेदी

● ग्राहकांच्या रेखाचित्रांवर आधारित सानुकूल उत्पादन

● विशेष वैशिष्ट्यांसाठी नमुना उत्पादन

तपासणी आणि व्यावसायिक सहकार्यासाठी आमच्या कारखान्याला भेट देण्यासाठी आम्ही जगभरातील ग्राहकांचे स्वागत करतो. आमच्या परिपक्व उत्पादन प्रणाली आणि तांत्रिक सामर्थ्यावर अवलंबून राहून, आम्ही ग्राहकांना दीर्घकालीन विजय-विजय परिणाम प्राप्त करण्यासाठी विकास, चाचणी, उत्पादन आणि विक्रीनंतरचे खर्च कमी करण्यास मदत करतो.
