इलेक्ट्रिक मोटर रोटर कोर

HAWEN हे इलेक्ट्रिक मोटर रोटर कोअर आणि प्रगत रोटेशनल ड्राइव्ह असेंब्लीचे स्थापित पुरवठादार आहे. वीस वर्षांच्या उत्पादन अनुभवामुळे आम्ही 20# कार्बन स्टील आणि 42CrMo मिश्रित स्टील वापरून घटकांवर प्रक्रिया करतो. स्वयंचलित उत्पादन केंद्र विविध हेवी-ड्युटी औद्योगिक प्रणालींमध्ये दीर्घकालीन पोशाख प्रतिरोध आणि संरचनात्मक अखंडता सुनिश्चित करण्यासाठी प्रगत स्वच्छता आणि निष्क्रियीकरण उपचार लागू करते.

इलेक्ट्रोमेकॅनिकल सिस्टीममध्ये रोटेशनल कार्यक्षमता

आधुनिक औद्योगिक ऑटोमेशन रोटरी ड्राइव्हच्या सतत कार्यक्षमतेवर मोठ्या प्रमाणावर अवलंबून असते. या पॉवर सिस्टममध्ये, ऑप्टिमाइझ केलेल्या इलेक्ट्रिक मोटर रोटर कोरचे एकत्रीकरण इलेक्ट्रोमॅग्नेटिक नुकसान कमी करून आणि वेगवान टॉर्क प्रतिसाद सुरक्षित करून ड्राइव्ह असेंब्लीची एकूण कार्यक्षमता निर्धारित करते. हाय-स्पीड ऑटोमेशन उपकरणे, रोबोटिक जॉइंट्स आणि इलेक्ट्रिक ड्राईव्हट्रेनला चुंबकीय प्रवाह घनता जास्तीत जास्त करताना जडत्व कमी करण्यासाठी डिझाइन केलेले रोटरी घटक आवश्यक असतात.

सतत औद्योगिक शिफ्ट्सच्या कठोर मागण्यांना कायम ठेवण्यासाठी, रोटेशनल युनिट्सनी एडी करंट्स तयार होण्यापासून रोखले पाहिजे आणि अत्यधिक थर्मल वाढ कमी करणे आवश्यक आहे. अचूक भौमितिक आकारांसाठी प्रक्रिया केलेल्या उच्च-वाहकता कच्च्या मालाचा वापर केल्याने इलेक्ट्रिक ड्राइव्ह त्याच्या शिखर थर्मोडायनामिक मर्यादेवर चालते याची खात्री करते. ही यांत्रिक स्थिरता पॉवर आउटपुट, पोझिशनल अचूकता आणि स्वयंचलित फॅक्टरी मशिनरीच्या ऑपरेशनल आयुर्मानावर थेट प्रभाव टाकते.

रोबोटिक संयुक्त संरक्षण आणि गतिशीलता

औद्योगिक रोबोटिक जॉइंट्सना कॉम्पॅक्ट, हाय-टॉर्क सर्वो ड्राइव्हची आवश्यकता असते जे पोझिशनिंग एररशिवाय जलद स्टार्ट-स्टॉप सायकल करू शकतात. तंतोतंत एकाग्रता राखून तीव्र टॉर्शनल तणावाचा सामना करण्यासाठी अंतर्गत फिरणारी असेंब्ली तयार केली जाते. रेडियल रनआउट कमी करून, रोटरी घटक मायक्रोस्कोपिक शिफ्ट्स प्रतिबंधित करतात ज्यामुळे लाखो चक्रांमध्ये गियर परिधान आणि यांत्रिक बिघाड होतो.

एरोडायनामिक पॉवर जनरेशन इंटिग्रेशन

पवन आणि स्टीम टर्बाइनमध्ये, हेवी-ड्यूटी रोटरी भाग अप्रत्याशित बाह्य वातावरणात यांत्रिक भार हलवण्याच्या अधीन असतात. या प्रणाली विशेष कॉन्फिगरेशनचा वापर करतात, जसे की ओपन स्क्युड स्लॉट्स आणि समर्पित वेंटिलेशन स्लॉट प्लेट्स, उष्णता त्वरीत विसर्जित होते हे सुनिश्चित करण्यासाठी. कार्यक्षम थर्मल व्यवस्थापन जखमेच्या कॉपर असेंब्लीचे संरक्षण करते आणि युटिलिटी ग्रिडवर स्थिर वीज वितरण सुनिश्चित करते.

नवीन ऊर्जा ट्रॅक्शन प्रणाली

इलेक्ट्रिक आणि हायब्रीड ड्राईव्हट्रेनसाठी ट्रॅक्शन मोटर्सना रेंज आणि वाहन प्रवेग ऑप्टिमाइझ करण्यासाठी अत्यंत उच्च पॉवर घनतेची आवश्यकता असते. अंतर्गत फिरणारे घटक उच्च रोटेशनल वेगांवर चालले पाहिजेत, अनेकदा 15,000 RPM पेक्षा जास्त. कच्चा माल अत्यंत केंद्रापसारक शक्तींखाली विकृत होणार नाही याची खात्री करण्यासाठी या वेगांवर सातत्यपूर्ण कामगिरी साध्य करण्यासाठी उत्पादनादरम्यान कठोर गुणवत्ता नियंत्रण आवश्यक आहे.

उच्च-ताण ऑपरेशन्ससाठी प्रगत मेटलर्जिकल गुणधर्म

शेवटच्या ऍप्लिकेशनच्या यांत्रिक आणि इलेक्ट्रिकल मागणीशी जुळण्यासाठी योग्य सामग्री निवडणे आवश्यक आहे. स्टील ग्रेडची धातूची वैशिष्ट्ये प्रत्येक घटकासाठी उत्पादन शक्ती, थकवा प्रतिरोध आणि मशीनिंगची सुलभता निर्धारित करतात.

लो-कार्बन स्ट्रक्चरल स्टील (20# कार्बन स्टील)

हे स्ट्रक्चरल स्टील उत्कृष्ट वेल्डेबिलिटी आणि लवचिकता प्रदान करते, ज्यामुळे ते मानक यांत्रिक असेंब्लीसाठी आदर्श बनते. यात स्थिर चुंबकीय पारगम्यता आहे, जी मानक मोटर ऍप्लिकेशन्समधील मुख्य नुकसान कमी करण्यात मदत करते. या ग्रेडमधून उत्पादित केलेले घटक अत्यंत सानुकूल करण्यायोग्य आहेत आणि मोठ्या प्रमाणात उत्पादनादरम्यान उच्च परिशुद्धता आवश्यक असलेल्या विशेष डिझाइनशी सहजपणे जुळवून घेतात.

अल्ट्रा-हाय स्ट्रेंथ क्रोमियम-मोलिब्डेनम स्टील (42CrMo मिश्र धातु स्टील)

ज्या ऍप्लिकेशन्ससाठी यांत्रिक भार आणि प्रभाव प्रतिरोधकता सर्वोपरि आहे, हे मिश्र धातु स्टील अपवादात्मक कामगिरी देते. हे उच्च कडकपणाचे प्रदर्शन करते आणि रागाची ठिसूळपणा दाखवत नाही, ज्यामुळे ते उच्च थकवा मर्यादा टिकवून ठेवू शकते. रासायनिक रचनेत क्रोमियम आणि मॉलिब्डेनमचा समावेश आहे, ज्यामुळे उष्णता उपचारादरम्यान खोल कडक होणे आणि प्रभावाच्या भारांखाली उत्कृष्ट कमी-तापमान कडकपणा सुनिश्चित होतो.

मध्यम कार्बन स्टील गुणधर्म (45# कार्बन स्टील)

या मध्यम कार्बन स्ट्रक्चरल ग्रेडमध्ये 0.42% ते 0.50% कार्बन असते, ज्याची घनता 7.85 g/cm³ असते. रचनामध्ये 0.50% ते 0.80% मँगनीज आणि 0.17% ते 0.37% सिलिकॉन, काटेकोरपणे नियंत्रित अशुद्धता समाविष्ट आहेत. हे ≥600 MPa ची तन्य शक्ती आणि ≥355 MPa ची उत्पन्न क्षमता असलेले उत्कृष्ट सर्वसमावेशक यांत्रिक गुणधर्म देते. 840°C वर शमन केल्यानंतर आणि 560°C आणि 600°C मधील तापमान HRC 22-34 साठी कडकपणा अनुकूल करते.

आयामी पडताळणी आणि भौमितिक संरेखन

फिरत्या यंत्रसामग्रीमध्ये यांत्रिक कंपन आणि उच्च-वारंवारता आवाज टाळण्यासाठी, घटकांनी कठोर परिमाण सीमांचे पालन केले पाहिजे. अगदी किरकोळ भूमिती विचलन असममित चुंबकीय पुल निर्माण करू शकतात, ज्यामुळे जलद बेअरिंग पोशाख आणि आपत्तीजनक उपकरणे निकामी होऊ शकतात. हाय-स्पीड ऑपरेशन दरम्यान, इलेक्ट्रिक मोटर रोटर कोरची एकाग्रता राखणे हानिकारक कंपन टाळते आणि गुळगुळीत रोटेशनल ऊर्जा हस्तांतरण सुनिश्चित करते.

उच्च-सुस्पष्टता स्वयंचलित उत्पादन उपकरणे मोठ्या प्रमाणात उत्पादनामध्ये सातत्यपूर्ण मितीय नियंत्रण सुरक्षित करतात. गंभीर पॅरामीटर्स, जसे की आतील बोअर सहनशीलता, ≤0.005 मिमी वर काटेकोरपणे राखली जाते. या घट्ट सहिष्णुतेचे मानकीकरण करून, तयार असेंब्ली अंतिम माउंटिंग टप्प्यात मॅन्युअल ऍडजस्टमेंट न करता मोटर शाफ्टमध्ये अखंडपणे एकत्रित होतात.

सर्वसमावेशक मेट्रोलॉजी आणि गुणवत्ता तपासणी

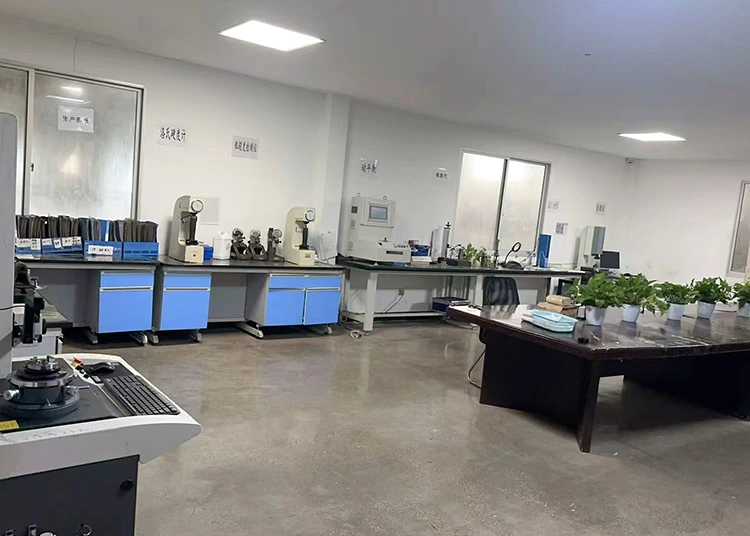

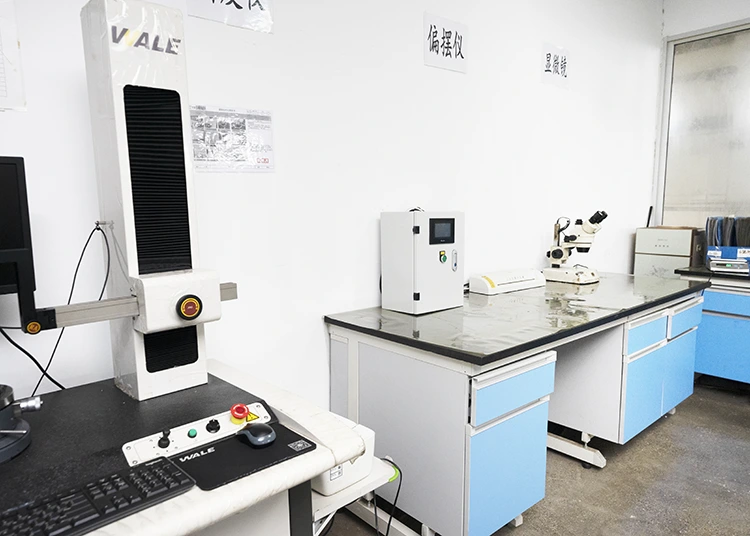

उत्पादनाच्या मजल्यावर थेट प्रगत मेट्रोलॉजी साधनांद्वारे गुणवत्ता हमी राखली जाते. कोऑर्डिनेट मेजरिंग मशिन्स (सीएमएम) बहु-अक्ष समन्वयांची पडताळणी करतात, तर विशेष गोलाकार परीक्षक आणि प्रोफाइल मापन यंत्रे आतील आणि बाह्य व्यासांच्या गोलाकार सुसंगततेचे मूल्यांकन करतात. स्टॅटिस्टिकल प्रोसेस कंट्रोल (SPC) चा वापर रिअल टाइममध्ये उत्पादन ट्रेंडचे निरीक्षण करण्यासाठी केला जातो, अभियांत्रिकी मर्यादा ओलांडण्यापूर्वी मितीय प्रवाह रोखतो.

कच्च्या मालाची निवड आणि इको-कॉन्शियस मॅन्युफॅक्चरिंग

सातत्यपूर्ण, उच्च-दर्जाचा कच्चा माल मिळवणे हा गुणवत्ता नियंत्रणाचा पाया आहे. मॅन्युफॅक्चरिंग सुविधा यंत्रक्षमता सुधारताना घातक पदार्थांचे ठसे कमी करण्यासाठी नामित प्रकल्पांसाठी इको-फ्रेंडली 1215 लो-कार्बन फ्री-कटिंग स्टीलचा वापर करते. सर्व साहित्य RoHS आणि REACH आंतरराष्ट्रीय मानकांचे पालन करतात, सत्यापित विश्लेषणात्मक प्रयोगशाळेच्या अहवालांद्वारे समर्थित.

अत्यंत पर्यावरणासाठी पृष्ठभाग उपचार प्रोटोकॉल

रोटरी स्टीलचे भाग वारंवार आव्हानात्मक औद्योगिक वातावरणात काम करतात जेथे ओलावा, कटिंग फ्लुइड्स आणि हवेतील पार्टिक्युलेट मॅटर ऑक्सिडेशनला गती देऊ शकतात. असुरक्षित पृष्ठभागांवर त्वरीत गंज निर्माण होतो, यांत्रिक फिटशी तडजोड होते आणि मोटार घरांमध्ये धातूचा मलबा टाकला जातो.

या समस्यांना तोंड देण्यासाठी, मॅन्युफॅक्चरिंग प्लांट पूर्णपणे स्वयंचलित, टचलेस क्लीनिंग आणि पॅसिव्हेशन प्रक्रियेचा वापर करते. उच्च-कार्यक्षमतेच्या ड्रायिंग लाइनसह एकत्रित केलेल्या कन्व्हेयर-चालित वॉशिंग सिस्टमचा वापर करून, उत्पादने मॅन्युअल संपर्काशिवाय स्वच्छ, उपचार आणि पॅक केली जातात. हे त्वचेचे तेल दूषित होण्यापासून प्रतिबंधित करते, शारीरिक प्रभावाच्या स्क्रॅचचा धोका कमी करते आणि हे सुनिश्चित करते की भाग असेंब्ली प्लांटमध्ये मूळ, स्थापित करण्यासाठी तयार स्थितीत येतात.

विविध कोटिंग कस्टमायझेशन पर्याय

मानक रासायनिक पॅसिव्हेशन विशिष्ट वेअरहाऊस आणि असेंब्लीच्या परिस्थितीत घटकांचे संरक्षण करते, विशेष वातावरणात वाढीव अडथळ्यांची आवश्यकता असू शकते. मानक इलेक्ट्रोप्लेटिंग, झिंक प्लेटिंग, निकेल प्लेटिंग आणि पूर्णपणे स्वयंचलित ब्लॅक ऑक्साईड उपचारांसह विशिष्ट आवश्यकता पूर्ण करण्यासाठी विविध सानुकूलित परिष्करण पर्याय प्रदान करते जे गंभीर भौतिक परिमाणे न बदलता गंज प्रतिकार सुधारतात.

उत्पादन क्षमता आणि तांत्रिक तपशील

खालील सारणी आमच्या मानक अचूक-मशीन कोर उत्पादनांच्या तांत्रिक वैशिष्ट्यांचा सारांश देते:

आम्हाला का निवडा

अनुभवी उत्पादन सुविधेसह भागीदारी हे सुनिश्चित करते की आपल्या उत्पादन लाइन्स अत्यंत सुसंगत, गुणवत्ता-चाचणी केलेल्या यांत्रिक घटकांसह पुरवल्या जातात. आमची पायाभूत सुविधा दीर्घकालीन मूल्य आणि विश्वासार्हता प्रदान करण्यासाठी ऑप्टिमाइझ केली आहे:

• पूर्णपणे स्वयंचलित पायाभूत सुविधा:फॅक्टरी 10 पूर्णपणे स्वयंचलित उत्पादन लाइन चालवते, एकात्मिक पृष्ठभागाची स्वच्छता आणि स्वयंचलित ब्लॅक ऑक्साईड लाइनसह पूर्ण. हे मॅन्युअल प्रक्रिया त्रुटी कमी करते आणि उच्च-वॉल्यूम उत्पादन रनमध्ये उच्च पुनरावृत्तीक्षमतेची हमी देते.
• भरीव उत्पादन हेडरूम:अंदाजे 5 दशलक्ष युनिट्सची एकूण मासिक क्षमता आणि 3 ते 4 दशलक्ष युनिट्सची वर्तमान मासिक शिपमेंटसह, सुविधा जलद प्रकल्प स्केलिंग आणि मागणीतील अचानक बदलांना आरामात समर्थन देण्यासाठी 40% ते 60% क्षमता बफर राखते.
• जागतिक ऑटोमोटिव्ह आणि उपकरणे अनुभव:उत्पादन कार्यसंघ जागतिक दर्जाच्या मोटार उत्पादकांसह दीर्घकालीन धोरणात्मक भागीदारी कायम ठेवतो, ज्यात Nidec, Midea, Gree, LG, Huilu आणि Wolong यांचा समावेश आहे, जे कठोर गुणवत्ता मानके पूर्ण करण्याची आमची क्षमता सिद्ध करते.
• कठोर गुणवत्ता आणि पर्यावरणीय लेखापरीक्षण:गुणवत्ता नियंत्रण कच्च्या मालाच्या सोर्सिंगपासून सुरू होते, स्थिर 99.995% प्रक्रिया पास दर देते. सुविधा सोडण्यापूर्वी सर्व शिपमेंट्सची १००% तपासणी केली जाते आणि ते EU RoHS आणि RECH पर्यावरणीय मार्गदर्शक तत्त्वांचे पूर्णपणे पालन करतात.

वारंवार विचारले जाणारे प्रश्न

इलेक्ट्रिक मोटर रोटर कोरसाठी कोणती डिझाइन कॉन्फिगरेशन सानुकूलित केली जाऊ शकते?

आम्ही प्रदान केलेल्या तांत्रिक रेखाचित्रांनुसार पूर्ण सानुकूलन प्रदान करतो. आमची अभियांत्रिकी कार्यसंघ परिमाणे, अंतर्गत बोअर प्रोफाइल, स्लॉट भूमिती आणि कच्च्या मालाची वैशिष्ट्ये समायोजित करू शकते—जसे की 20# कार्बन स्टील, 42CrMo मिश्र धातु स्टील किंवा 45# कार्बन स्टील वापरणे—विशिष्ट इलेक्ट्रोमेकॅनिकल पॅरामीटर्सशी जुळण्यासाठी.

टचलेस पॅसिव्हेशन प्रक्रिया गंज कशी रोखते?

टचलेस सरफेस ट्रीटमेंट लाइन घटकांना सीलबंद हॉट-एअर चेंबरमध्ये कोरडे करण्यापूर्वी स्वयंचलित रासायनिक साफसफाई आणि पॅसिव्हेशन बाथद्वारे चालवते. मॅन्युअल संपर्क काढून टाकल्याने घाम-प्रेरित ऑक्सिडेशन प्रतिबंधित होते आणि स्थापनेपूर्वी भाग गंज-मुक्त राहतील याची हमी देते.

आतील बोअरची अचूकता सुनिश्चित करण्यासाठी कोणते चाचणी प्रोटोकॉल वापरले जातात?

कोऑर्डिनेट मेजरिंग मशीन्स (सीएमएम) आणि उच्च-परिशुद्धता गोलाकार परीक्षक वापरून प्रत्येक बॅच तपासली जाते. आम्ही आमच्या मानक 20# कार्बन स्टील युनिट्ससाठी ≤0.01 मिमी पर्यंत बोअर सिलिंडरिटी काटेकोरपणे नियंत्रित करतो, जे सामान्य उद्योग मानक ≤0.015 मिमीपेक्षा जास्त आहे.

कच्चा माल आंतरराष्ट्रीय पर्यावरण निर्देशांचे पालन करतो का?

होय. 1215 लो-कार्बन फ्री-कटिंग स्टील आणि विविध मिश्र धातुंच्या ग्रेडसह सर्व कच्च्या मालाची कठोर रासायनिक चाचणी केली जाते. प्रत्येक वितरित बॅचला अधिकृत रीच आणि RoHS अनुपालन प्रमाणपत्रांद्वारे समर्थन दिले जाते.

उत्पादनाच्या प्रमाणात अचानक होणारी वाढ कारखाना कसा हाताळतो?

झेजियांग प्रांतातील आमचा उत्पादन प्रकल्प दरमहा 2 दशलक्ष युनिट्सपर्यंत सक्रिय क्षमतेचा राखीव ठेवतो. हे आम्हाला उत्पादन मोजण्यासाठी आणि शिपिंग वेळापत्रक समायोजित करण्यास अनुमती देते लीड वेळा किंवा उत्पादन सुसंगतता प्रभावित न करता.

इंजिनिअर्ड प्रेसिजन आणि मॅन्युफॅक्चरिंग लीडरशिप

अचूक यांत्रिक प्रक्रियेतील दोन दशकांहून अधिक समर्पित अनुभवासह, उत्पादन सुविधा आव्हानात्मक औद्योगिक वातावरणासाठी भरोसेमंद अभियांत्रिकी समाधाने वितरीत करत आहे. प्रक्रियेच्या प्रत्येक टप्प्यावर नियंत्रण करून—मेटलर्जिकल तपासणी आणि CNC ऑटोमेटेड मशीनिंगपासून ते टचलेस केमिकल पॅसिव्हेशनपर्यंत—आम्ही हे सुनिश्चित करतो की प्रत्येक रोटेशनल घटक उच्च कार्यक्षमता मानकांची पूर्तता करतो. भरवसाHAWENतुमच्या पुढच्या पिढीच्या उच्च-कार्यक्षमतेच्या मोटर सिस्टमला शक्ती देण्यासाठी आवश्यक अचूकता, क्षमता आणि सातत्य प्रदान करण्यासाठी.
