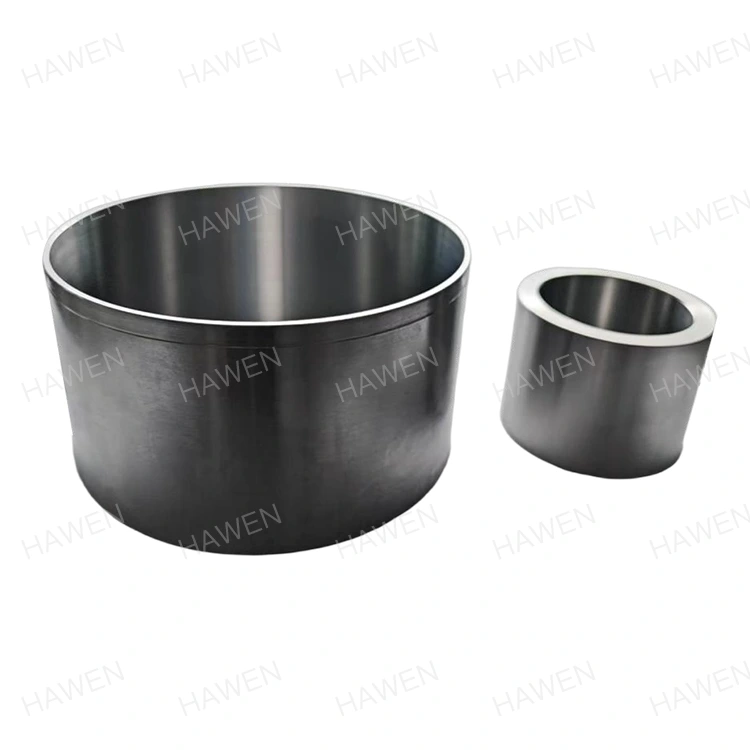

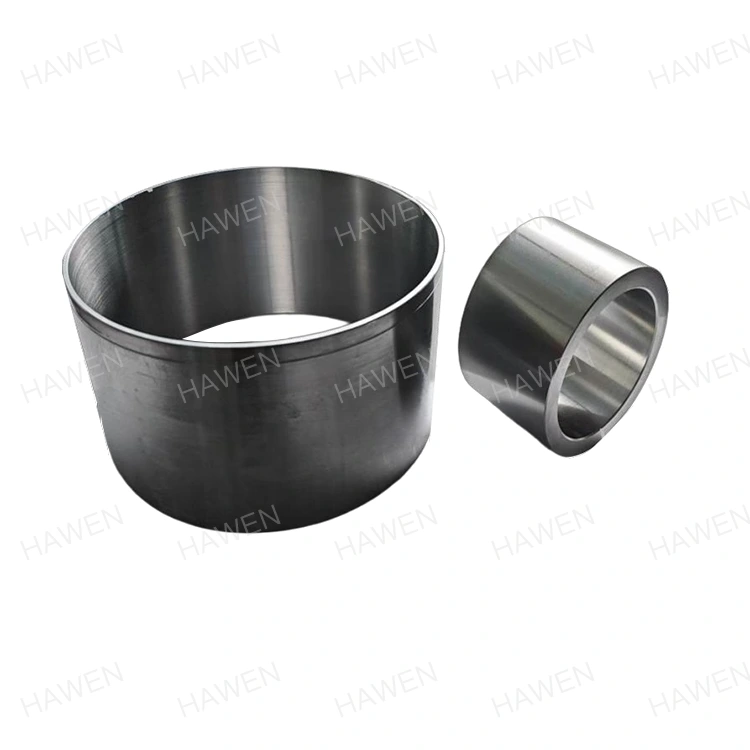

रोटर कोर

HAWEN प्रगत अचूक उत्पादन कौशल्यासह दर्जेदार रोटर कोर प्रदान करण्यावर लक्ष केंद्रित करते. त्याच्या स्टेटर कोअरमध्ये रोबोटिक शस्त्रे आणि नवीन ऊर्जा वाहनांसाठी विश्वसनीय कामगिरी आहे. एक व्यावसायिक निर्माता म्हणून, आम्ही औद्योगिक ऑटोमेशन आणि ऊर्जा क्षेत्रातील खरेदीदारांच्या गरजा पूर्ण करण्यासाठी सानुकूलित सेवा ऑफर करतो.

उत्पादन तपशील

उत्पादन अर्ज फील्ड

HAWEN (Trilon) ही यंत्रसामग्री उद्योगात 20 वर्षांहून अधिक सखोल गुंतवणूक असलेली एक कंपनी आहे. 2015 पासून, आम्ही R&D आणि स्टेटर कोरच्या उत्पादनावर लक्ष केंद्रित केले आहे, जे प्रामुख्याने रोबोटिक शस्त्रांच्या संयुक्त संरक्षणासाठी आणि ऊर्जा उद्योगात वापरले जातात. आमचे स्टेटर कोर 20# कार्बन स्टील आणि 42CrMo अलॉय स्टीलपासून अचूक मशीन केलेले आहेत.

औद्योगिक क्षेत्रातील विविध इलेक्ट्रिक मोटर्सचा मूलभूत घटक म्हणून, स्टेटर कोर रोबोटिक शस्त्रे, कंप्रेसर आणि इतर उपकरणांवर लागू केले जातात. त्यांना उच्च-कार्यक्षमतेचे इलेक्ट्रोमेकॅनिकल ऊर्जा रूपांतरण जाणवते, स्वयंचलित उत्पादन आणि प्रक्रिया नियंत्रणास समर्थन देते.

ऊर्जा आणि उर्जा उद्योगात, स्टेटर कोर मोठ्या प्रमाणावर वीज निर्मिती उपकरणे जसे की पवन टर्बाइन आणि स्टीम टर्बाइनमध्ये वापरले जातात. विंड टर्बाइन्ससाठी स्टेटर कोअर उष्णतेचा अपव्यय ऑप्टिमाइझ करण्यासाठी, तापमान वाढ आणि इलेक्ट्रोमॅग्नेटिक नुकसान प्रभावीपणे कमी करण्यासाठी आणि उपकरणाची कार्यक्षमता आणि सेवा आयुष्य सुधारण्यासाठी खुल्या स्क्युड स्लॉट्स आणि वेंटिलेशन स्लॉट प्लेट्ससह एक विशेष संरचनात्मक डिझाइन स्वीकारतात.

वाहतूक आणि उदयोन्मुख तंत्रज्ञानामध्ये, स्टेटर कोर हे नवीन ऊर्जा वाहनांसाठी मोटर्सचे प्रमुख घटक आहेत आणि रोबोट्ससाठी सर्वो मोटर्स आहेत. त्यांची उच्च-कार्यक्षमता डिझाइन थेट ड्राइव्ह सिस्टमच्या उर्जा घनतेवर आणि उर्जा कार्यक्षमतेवर परिणाम करते. स्टेटर कोरचा तांत्रिक कोर मटेरियल आणि स्ट्रक्चरल ऑप्टिमायझेशनमध्ये आहे.

आमची उत्पादने उद्योगांची विस्तृत श्रेणी व्यापतात, मुख्यत्वे रोबोटिक आर्म जॉइंट संरक्षणाच्या क्षेत्रात सेवा देतात आणि आमच्याकडे उच्च-सुस्पष्टता आणि अचूक उत्पादनाची क्षमता आहे.

उत्पादन अनुप्रयोग उपकरणे आणि मुख्य ग्राहक

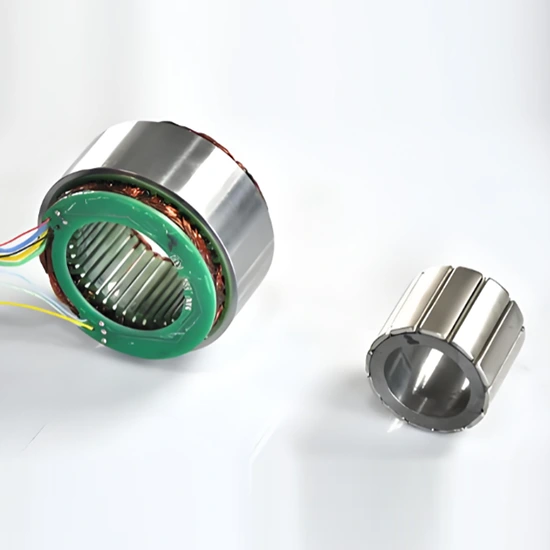

उपरोक्त उत्पादने प्रामुख्याने औद्योगिक रोबोटिक आर्म्सच्या मोटर्सवर लागू केली जातात, ज्याचे मुख्य ग्राहक Nidec, Midea, Haier आणि इतर नामांकित उद्योगांसह आहेत.

तांत्रिक मापदंड: 20# कार्बन स्टील स्टेटर कोर

तांत्रिक मापदंड: 42CrMo मिश्र धातु स्टील स्टेटर कोर

मुख्य फायदे

उत्पादन संसाधने आणि पायाभूत सुविधा

HAWEN एक स्थिर उत्पादन पाया स्थापित करण्यासाठी स्वयंचलित उत्पादन संसाधनांमध्ये गुंतवणूक करणे सुरू ठेवते. ही सुविधा 10 पूर्णपणे स्वयंचलित उत्पादन लाइन चालवते, ज्याला स्वयंचलित पृष्ठभाग साफसफाईची लाईन आणि स्वयंचलित ब्लॅक ऑक्साईड ट्रीटमेंट लाइनद्वारे समर्थित आहे, ज्यामुळे मोठ्या प्रमाणात आणि सतत उत्पादन सक्षम होते.

अभियांत्रिकी कौशल्य आणि उत्पादन प्राप्ती

प्रौढ अभियांत्रिकी संघाद्वारे समर्थित, HAWEN सुरुवातीच्या टप्प्यात ग्राहक उत्पादन विकासात भाग घेते. औद्योगिक प्रणाली आवश्यकता, स्ट्रक्चरल डिझाइन आणि सामग्री आणि प्रक्रिया निवडीचे मूल्यमापन करून, HAWEN हे सुनिश्चित करते की उत्पादने उत्पादनक्षम आणि स्केलेबल शिल्लक असताना कार्यात्मक आणि कार्यक्षमतेच्या आवश्यकता पूर्ण करतात.

अचूक मशीनिंग आणि स्वयंचलित अंमलबजावणी

सर्व गंभीर मशीनिंग प्रक्रिया उच्च-परिशुद्धता स्वयंचलित उपकरणे वापरून केल्या जातात. ≤0.005 mm वर राखून ठेवलेल्या आतील बोअर सहिष्णुतेसारख्या महत्त्वाच्या सहिष्णुतेसह, कोर डायमेंशनल कंट्रोल स्थिर आहे. स्वयंचलित अंमलबजावणी मानवी हस्तक्षेप कमी करते आणि पुनरावृत्ती आणि सुसंगतता सुनिश्चित करते.

एंड-टू-एंड गुणवत्ता व्यवस्थापन आणि डेटा मॉनिटरिंग

गुणवत्ता नियंत्रण कच्च्या मालाच्या सोर्सिंग टप्प्यापासून सुरू होते, जेथे सातत्य काटेकोरपणे व्यवस्थापित केले जाते. उत्पादनादरम्यान, ऑनलाइन तपासणी प्रणाली रिअल टाइममध्ये मुख्य पॅरामीटर्सचे निरीक्षण करते, वेळेवर ओळख आणि विचलन सुधारण्यास सक्षम करते. शिपमेंटपूर्वी 100% तपासणीसह प्रक्रिया उत्पन्न दर 99.995% वर कायम आहे.

पर्यावरणास जबाबदार साहित्य आणि स्वच्छ प्रक्रिया

HAWEN सामग्री निवड आणि उत्पादन प्रक्रियांमध्ये पर्यावरणीय आवश्यकता काटेकोरपणे लागू करते. हानिकारक पदार्थ कमी करण्यासाठी 1215 लो-कार्बन फ्री-कटिंग स्टील वापरून उत्पादने तयार केली जातात. पृष्ठभाग उपचार पूर्णपणे स्वयंचलित ब्लॅक ऑक्साईड प्रक्रियेद्वारे केले जाते, गंज प्रतिकार सुधारताना आणि कचरा कमी करताना मॅन्युअल दूषित होण्यापासून प्रतिबंधित करते. उत्पादने ROHS, REACH आणि इतर आंतरराष्ट्रीय पर्यावरणीय नियमांचे पालन करतात.

सानुकूलन आणि सिस्टम सुसंगतता

विविध ग्राहक औद्योगिक प्रणाली कॉन्फिगरेशन आणि ऑपरेटिंग परिस्थितींवर आधारित, HAWEN योग्य अनुप्रयोग फिट आणि ऑपरेशनल विश्वासार्हता सुनिश्चित करण्यासाठी सानुकूलित आणि विशेष-आकाराचे डिझाइन प्रदान करते. सुरुवातीच्या अभियांत्रिकी सहभागामुळे नंतरचे बदल आणि चाचणी प्रयत्न कमी होतात.

उत्पादन क्षमता आणि वितरण लवचिकता

HAWEN ची एकूण मासिक क्षमता अंदाजे 5 दशलक्ष युनिट्सपर्यंत पोहोचते. सध्याच्या 3-4 दशलक्ष युनिट्सच्या मासिक शिपमेंटसह, 40%-60% क्षमता उपलब्ध आहे. ही रचना प्रकल्प स्केलिंग, वितरण वेळापत्रक समायोजन आणि बाजारातील मागणीतील बदलांना समर्थन देते.

प्रादेशिक पुरवठा साखळी आणि प्रतिसाद

झेजियांग प्रांतात स्थित, चीनच्या प्रमुख उत्पादन केंद्रांपैकी एक, HAWEN ला परिपक्व स्थानिक पुरवठादारांसह दीर्घकालीन सहकार्याचा फायदा होतो. अल्प खरेदी आघाडी वेळ आणि स्थिर पुरवठा वितरण विश्वसनीयता आणि प्रतिसाद गती वाढवते.

ग्राहक परिणाम आणि दीर्घकालीन मूल्य

स्थिर उत्पादन संसाधने, कार्यक्षम अभियांत्रिकी अंमलबजावणी आणि विश्वासार्ह गुणवत्ता प्रणालीद्वारे, HAWEN ग्राहकांना किमतीची कार्यक्षमता, कमी-आवाज ऑपरेशन, उच्च पात्रता दर आणि पर्यावरणीय अनुपालन साध्य करण्यात मदत करते. HAWEN निवडल्याने उत्पादनाच्या संपूर्ण जीवनचक्रामध्ये विकास, चाचणी, उत्पादन आणि विक्रीनंतरची सेवा यावरील एकूण खर्च कमी होतो.

साहित्य निवड

45# कार्बन स्टील

45# कार्बन स्टील हे मध्यम कार्बन पोलाद श्रेणीशी संबंधित, अंदाजे 0.42% ते 0.50% कार्बन सामग्री असलेले उच्च-गुणवत्तेचे कार्बन स्ट्रक्चरल स्टील आहे. त्याची सामग्री घनता 7.85 g/cm³ आहे; त्याच्या रासायनिक रचनेत 0.50%-0.80% मँगनीज, 0.17%-0.37% सिलिकॉन, फॉस्फरस आणि सल्फर सारख्या काटेकोरपणे नियंत्रित अशुद्धता घटकांचा समावेश आहे. यांत्रिक गुणधर्म आणि उष्णता उपचार: यात उत्कृष्ट सर्वसमावेशक यांत्रिक गुणधर्म आहेत, ज्याची तन्य शक्ती MP0 पेक्षा कमी नाही, 6 पेक्षा कमी नाही. 355 MPa, 16% पेक्षा कमी नसलेला विस्तार आणि 40% पेक्षा कमी नसलेल्या क्षेत्राची घट. त्याच्या खराब कडकपणामुळे, पाणी शमवताना क्रॅक होण्याची शक्यता असते आणि सरासरी वेल्डेबिलिटी असते — वेल्डिंगपूर्वी प्रीहीटिंग आणि वेल्ड पोस्ट-वेल्ड ॲनिलिंग अंतर्गत ताण कमी करण्यासाठी आवश्यक आहे. उष्णता उपचारात क्वेंचिंग आणि टेम्परिंग (शमन आणि उच्च-तापमान टेम्परिंग) त्याचे कार्यप्रदर्शन अनुकूल करू शकते: शमन तापमान साधारणतः 840°C असते, टेम्परिंग तापमान 560-600°C असते आणि कडकपणा HRC 22-34 पर्यंत पोहोचू शकतो.

42CrMo मिश्र धातु स्टील

42CrMo हे अति-उच्च सामर्थ्य मिश्र धातु स्ट्रक्चरल स्टील आहे जे त्याच्या उत्कृष्ट सर्वसमावेशक यांत्रिक गुणधर्मांसाठी प्रसिद्ध आहे, आणि सामर्थ्य आणि कणखरतेसाठी उच्च आवश्यकता असलेल्या औद्योगिक क्षेत्रात मोठ्या प्रमाणावर वापरले जाते. त्याच्या मुख्य रासायनिक रचनेत 0.38～0.45% कार्बन (C), 0.90～1.20%C, 1.20% कार्बन समाविष्ट आहे. 0.15～0.25% मॉलिब्डेनम (Mo), आणि थोड्या प्रमाणात सिलिकॉन (Si) आणि मँगनीज (Mn). ही रचना रचना सामग्रीला उच्च सामर्थ्य, चांगली कणखरता, उच्च कठोरता आणि स्पष्ट स्वभावाची ठिसूळपणा प्रदान करते. शमन आणि tempering केल्यानंतर, ते एक उच्च थकवा मर्यादा आणि एकाधिक प्रभावांना प्रतिकार प्राप्त करू शकते, आणि उत्कृष्ट कमी-तापमान प्रभाव कडकपणा देखील प्रदर्शित करते. यांत्रिक गुणधर्म: तन्य शक्ती σb ≥1080 MPa, उत्पन्न शक्ती σs ≥930 MPa, वाढीव%2≥ क्षेत्रफळ, %2≥ 1% वाढवणे ≥45%, प्रभाव ऊर्जा Akv ≥63 J, प्रभाव कडकपणा αkv ≥78 J/cm²; ॲनिल अवस्थेत कडकपणा 147~241 HB आहे आणि शमन आणि टेम्परिंग नंतर कडकपणा ≤217 HBW वर नियंत्रित केला जाऊ शकतो.

प्रक्रिया नियंत्रण

● बोअर सहिष्णुता नियंत्रण: ±0.008mm ची उच्च सुस्पष्टता प्राप्त केल्याने प्रक्रिया उपकरणे आणि प्रक्रिया स्थिरतेसाठी अत्यंत कठोर आवश्यकता लागू होतात. अशी अचूक सहिष्णुता श्रेणी मशीनिंग उपकरणे (उदा. CNC मशीन टूल्स), उच्च-गुणवत्तेची कटिंग टूल्स, स्थिर प्रक्रिया परिस्थिती आणि विश्वासार्ह फिक्स्चर (उदा. तापमान नियंत्रण, कंपन सप्रेशन) च्या उच्च-स्तरीय अचूकतेची मागणी करते; कोणत्याही किरकोळ विचलनामुळे उत्पादनाच्या गुणवत्तेत दोष निर्माण होऊ शकतात. ही अचूकता सुनिश्चित करण्यासाठी आम्ही प्रगत उत्पादन प्रक्रियांचा अवलंब करतो: उच्च-परिशुद्धता मोजण्याचे साधन (उदा. कोऑर्डिनेट मेजरिंग मशीन (सीएमएम), गोलाकार परीक्षक, प्रोफाइल मापन यंत्र), कठोर प्रक्रिया नियंत्रण (उदा., सेंट्रल कॉन्ट्रोल) आणि सेंट्रल कॉन्ट्रोल. पर्यावरण, जे बॅचच्या उत्पादनाच्या सातत्यतेची हमी देते. ऍप्लिकेशन मूल्य: अचूक ट्रान्समिशन सिस्टममध्ये, बोअर टॉलरन्स थेट घटक आणि शाफ्टमधील फिटिंग अचूकतेवर परिणाम करते, जे ट्रान्समिशन कार्यक्षमता, ध्वनी नियंत्रण आणि उत्पादन सेवा जीवनासाठी महत्त्वपूर्ण आहे - हे उच्च-अंत उत्पादनासाठी एक मुख्य तांत्रिक निर्देशक आहे.

वापरादरम्यान उत्पादनांची स्थिरता आणि टिकाऊपणा सुनिश्चित करण्यासाठी आम्ही संपूर्ण उत्पादन प्रक्रियेदरम्यान कठोर गुणवत्ता नियंत्रण करतो.

● मटेरियल परफॉर्मन्स मॅचिंग: प्रभावीपणे पोशाख प्रतिरोध आणि थकवा सामर्थ्य वाढविण्यासाठी सामग्री कडकपणा आणि उष्णता उपचार प्रक्रियांवर कठोरपणे नियंत्रण करा.

पृष्ठभाग उपचार - साफ करणे आणि पॅसिव्हेशन

स्टेटर कोर मेटल मटेरियलपासून बनलेले असतात आणि कठोर वातावरणात कार्य करतात, ज्यामुळे योग्य उपचारांशिवाय स्पेअर पार्ट्सचा गंज आणि गंज अपरिहार्यपणे होईल. आमच्या कंपनीकडे व्यावसायिक आणि अनुभवी कोर R&D टीम आहे; अनेक वर्षांच्या व्यावहारिक अनुभवातून आणि वारंवार चाचण्यांमधून, आम्ही या उत्पादनासाठी एक समर्पित पृष्ठभाग उपचार सूत्र विकसित केले आहे. आम्ही संपूर्ण प्रक्रियेदरम्यान उत्पादनांशी मॅन्युअल संपर्क न करता, पूर्णपणे स्वयंचलित कोरडे प्रणालीसह एकत्रितपणे स्वच्छता आणि निष्क्रियीकरण प्रक्रिया स्वीकारतो. हे उद्योग मानकांची पूर्तता करण्यासाठी उत्पादनांची गंज प्रतिरोधक क्षमता वाढवते, परंतु मानवी संपर्कामुळे उत्पादनाच्या टक्कर होण्याचा धोका देखील कमी करते आणि उत्पादनांची ऑपरेशनल स्थिरता सुनिश्चित करते.

इतर इलेक्ट्रोप्लेटिंग प्रक्रिया जसे की सामान्य इलेक्ट्रोप्लेटिंग, झिंक प्लेटिंग आणि निकेल प्लेटिंग देखील उपलब्ध आहेत आणि ग्राहकांच्या गरजेनुसार पूर्णपणे सानुकूलित केल्या जाऊ शकतात.

पर्यावरणीय आवश्यकता

सर्व उत्पादने कच्च्या मालाची निवड आणि पृष्ठभाग उपचार प्रक्रियेच्या दृष्टीने कठोर पर्यावरणीय संरक्षण आवश्यकता पूर्ण करतात आणि अधिकृत ROHS आणि REACH प्रमाणन अहवालांद्वारे समर्थित आहेत.

R&D आणि सानुकूलन क्षमता

आमच्या व्यावसायिक R&D आणि तांत्रिक टीमकडे 20 वर्षांचा सखोल उद्योग अनुभव आहे. आम्ही ग्राहकांच्या गरजा पूर्णपणे पूर्ण करू शकतो, त्यांच्या विशिष्ट अनुप्रयोग परिस्थिती आणि मागण्यांनुसार त्यांचे तांत्रिक वेदना बिंदू सोडवू शकतो आणि विशेष आकाराचे स्टेटर कोर सानुकूलित करू शकतो. नियुक्त कच्चा माल आणि पृष्ठभाग उपचार प्रक्रियांसह सानुकूलित उत्पादनांसह, प्रदान केलेल्या रेखाचित्रांनुसार सानुकूलनाचे आम्ही मनापासून स्वागत करतो. आम्ही आमच्या उत्पादन कारखान्याला भेट देण्यासाठी परदेशी पाहुण्यांना प्रामाणिक आमंत्रण देखील देतो.

नवीन संस्थात्मक रचनेतून सिनर्जी

नवीन संघटनात्मक संरचनेद्वारे आणलेली समन्वय HAWEN ला सखोल आणि प्रभावी सहकार्याच्या आधारावर ग्राहकांच्या अपेक्षा पूर्ण करण्यास सक्षम करते.

घरगुती ग्राहक

आम्ही एका दशकाहून अधिक कालावधीचे स्थिर सहकारी संबंध असलेल्या Sanjiang Electric, LG Tianjin आणि Nidec सारख्या देशांतर्गत ग्राहकांसोबत दीर्घकालीन धोरणात्मक भागीदारी प्रस्थापित केली आहे.
